Lüftung leicht gemacht

In Kürze werden die Mainzer Forscher eine Anleitung für den Nachbau online stellen.

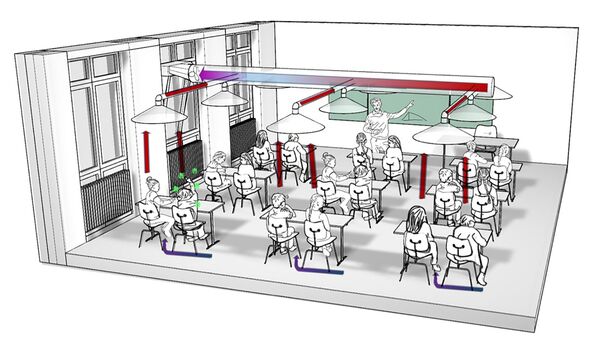

Schulen stehen während der COVID-19-Pandemie vor dem Problem, wie sie während des Unterrichts richtig lüften können. Forscherinnen und Forscher des Max-Planck-Instituts für Chemie haben nun gemeinsam mit der Integrierten Gesamtschule Mainz-Bretzenheim erfolgreich eine Abluftanlage getestet, die 90 Prozent der Aerosolpartikel aus den Klassenzimmern entfernt. Das Prinzip: Jeder Mensch produziert warme Luft, die nach oben steigt. Richtet man diesen Luftstrom nach draußen, nimmt er Aerosolpartikel und mögliche Coronaviren mit sich.

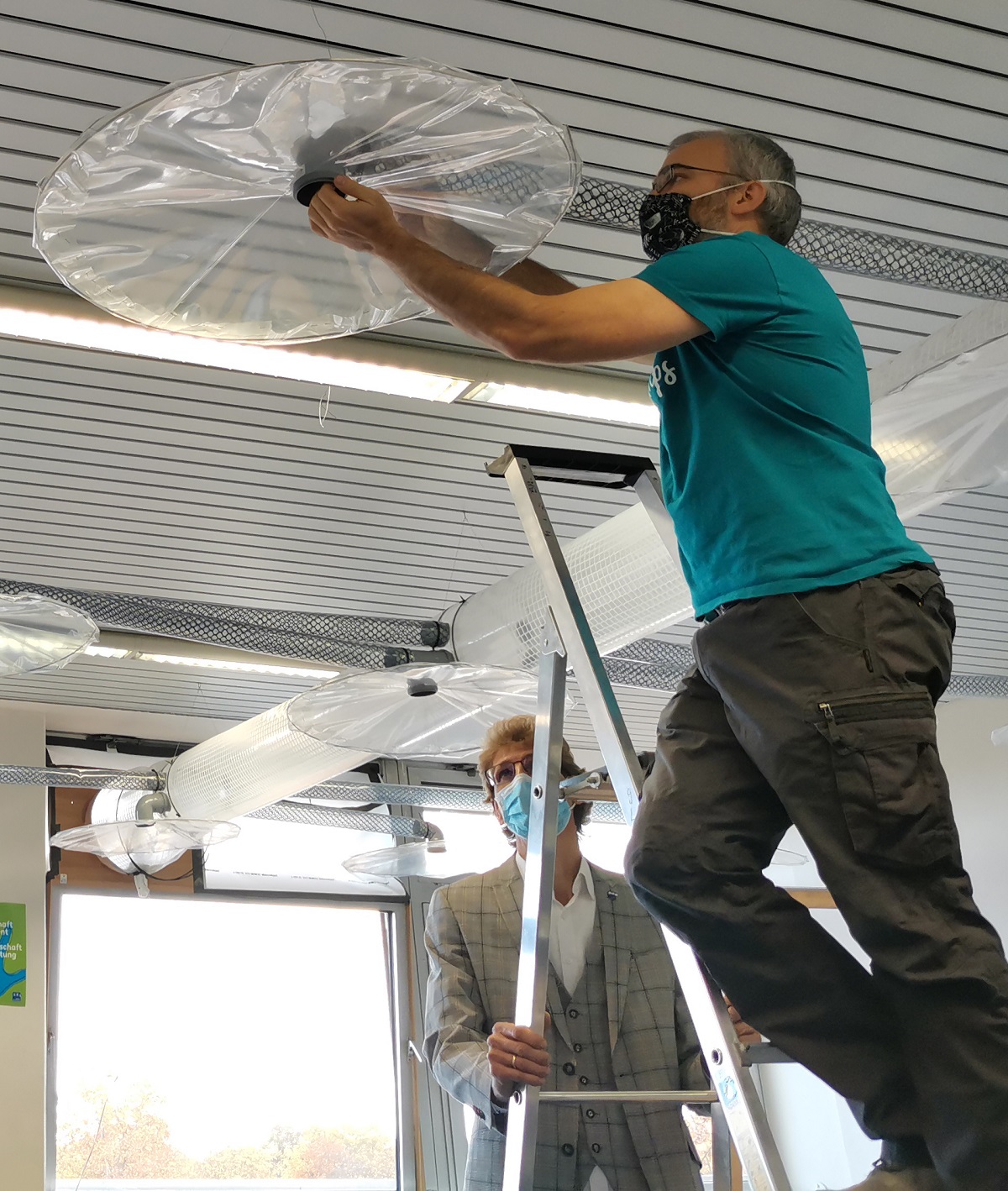

Die Konstruktion ist denkbar einfach und wurde mit Materialien aus dem Baumarkt im Wert von etwa 200 Euro umgesetzt: Über jedem Tisch hängt in Deckenhöhe ein breiter Schirm, der mit einem Rohr verbunden ist. Alle Rohre führen in ein zentrales Rohr, das wiederum durch ein gekipptes Fenster nach draußen führt. Ein Ventilator am Ende des Rohrs sorgt dafür, dass die Luft aktiv nach außen transportiert wird.

Aerosole werden über jedem Tisch eingesammelt

Erdacht hat sich die Konstruktion Frank Helleis, dessen Frau Lehrerin in Mainz ist. Über sie kam auch der Kontakt zur Schule zustande. „Es hörte sich so einfach und überzeugend an, dass wir uns sofort entschlossen haben, mitzumachen,“ sagt Roland Wollowski, Schulleiter an der Integrierten Gesamtschule Mainz-Bretzenheim. So entstand schnell ein Prototyp, den Frank Helleis mit seinen Kollegen bereits im Sommer in einem Klassenraum montierte und seit dieser Zeit testet.

„Unsere Messungen haben gezeigt, dass das Abluftsystem mit den Hauben über 90 Prozent der Aerosole kontinuierlich entfernt“, sagt Helleis. Zwar funktioniert die simple Anlage auch ohne die trichterförmigen Hauben über den einzelnen Tischen, diese sammeln die Aerosole dort aber gezielt ein. Dies hat der Physiker mit Aerosolspektrometern und künstlich erzeugten Aerosolen nachgewiesen.

Helleis hat die Anlage bewusst für den praktischen Einsatz konzipiert: Wegen der geringen Material- und Betriebskosten könnte sie eine clevere Alternative zum Stoßlüften und teuren Filteranlagen bieten. Da zudem die Anforderungen an den Raum niedrig sind – es braucht nur eine Steckdose und ein kippbares Fenster oder Oberlicht –, ist das modulare System beispielsweise auch in Turnhallen geeignet. Ob die Anlage auch an anderen Schulen in Rheinland-Pfalz eingesetzt werden kann, diskutieren derzeit Mitarbeiter des Bildungsministeriums Rheinland-Pfalz, die die Funktionalität der Konstruktion bereits vor Ort geprüft haben. „Auch unseren Schulträger, die Stadt Mainz, konnten wir für das Projekt begeistern und erfahren hierbei konstruktive Unterstützung“, berichtet Wollowski. „Wir freuen uns sehr über die hervorragende Zusammenarbeit mit dem MPIC und haben uns vorgenommen, in den kommenden Wochen möglichst viele Unterrichtsräume mit der tatkräftigen Hilfe der gesamten Schulgemeinschaft auszustatten. Darüber hinaus werden auch die lüftungsbedingten Energieverluste verringert, was wiederum dem Klima zu Gute kommt.“

Anleitung und Kontaktformular auf der Webseite des Instituts

Derzeit braucht es noch etwas handwerkliches Geschick, da die Einzelteile individuell zusammengebaut und montiert werden müssen. Dazu erstellen Frank Helleis und seine Kollegen eine Bauanleitung, um die Eingangshürde für den Nachbau möglichst gering zu halten. Diese werden sie in Kürze auf die Webseite des Max-Planck-Instituts für Chemie stellen. Bereits jetzt gibt es dort ein Kontaktformular, über das Interessierte die Anleitung kostenfrei bestellen können. Die Mainzer Forscher stehen zudem in Kontakt mit Unternehmen, die einzelne Formteile für die Konstruktion fertigen könnten – das würde den Nachbau noch leichter machen.

Frank Helleis, bekannt als kreativer Tüftler am Mainzer Max-Planck-Institut, ist überzeugt, dass die Anlage auch nach der Pandemie im Einsatz bleiben wird. „Unser System löst auch das lange bekannte CO2-Problem in Klassenräumen. Denn sie befördert nicht nur Aerosole nach draußen, sondern reduziert auch die CO2-Anreicherung, so dass sich die Schüler besser auf den Unterricht konzentrieren können.“
