Flexibel, wirtschaftlich, umweltbewusst: MAN auf der IFAT 2016

Effizienz in Betrieb und Unterhalt seines Fahrzeuges beginnt für Unternehmer und Kommunalbetriebe bei der Wahl der maßgeschneiderten Fahrzeug-Aufbau-Kombination: MAN bietet ein umfangreiches Programm von 7,49 bis 41 Tonnen in den Baureihen TGL, TGM, TGS und TGX. Denn nur im engen Zusammenspiel von MAN-Fahrgestell und branchenspezifischem Aufbau und Anbaugeräten kommen die effizienten Eigenschaften zum Tragen.

Die vier auf dem MAN-Messestand auf der IFAT 2016 präsentierten Fahrzeuge stehen für Flexibilität in ihrer Kombination mit dem Aufbau, für Umweltbewusstsein durch eine effiziente Euro 6-Abgasreinigungstechnologie und für Wirtschaftlichkeit dank eines branchenspezifisch ausgelegten Antriebsstrangs.

Flexibilität – MAN TGM 13.250 Kommunalfahrzeug mit wechselnden Aufbauten

Eine Kehrmaschine läuft typischerweise in der trockenen Jahreszeit. Wenn Schnee liegt, steht das in Anschaffung und Unterhalt vergleichsweise teure Fahrzeug. In der Regel kommt ein Winterdienstfahrzeug mit seinem Streuaufbau nur wenige Monate im Jahr zum Einsatz. Einen Kipper nutzt man das ganze Jahr über für vielfältige Transportaufgaben.

Die Lösung: Ein Fahrgestell – drei Aufgaben. Diese Kombinationsvielfalt steht für Flexibilität. Das Chassis läuft rund um die Uhr, sichert dem Unternehmer seine Fahrzeugauslastung und der Kommune die Rentabilität der Beschaffungskosten.

Das Allradfahrzeug MAN TGM 13.250 4x4 BL nimmt als Wechselgerät eine Kehrmaschine oder einen Kipper mit aufgesetztem Winterdienststreuer auf. MAN bereitet das Fahrzeug so vor, dass der Wechsel der Aufbauten mit geringem Zeitaufwand erfolgen kann. Eine Kehrmaschine braucht zwischen den Achsen freien Anbauraum für die Kehrwalzen, Tellerbesen und den Saugschacht. Daher verlegt MAN die Euro 6-Abgasanlage inklusive des Abgasrohrs sowie Luftkessel und Batteriekasten auf ein Traggestell hinter das Fahrerhaus. Der Dieseltank wechselt auf die linke Seite, damit entsteht rechts am Rahmen Platz für das Kehraggregat. Anstelle von eigenen Hydraulikölbehältern in jedem der Aufbauten stellt MAN einen zentralen Tank für alle Verbraucher bereit. Dieser findet ebenfalls Platz auf dem Traggestell.

Der Allradantrieb sichert nicht nur den Vortrieb als Kipper abseits befestigter Straßen sondern auch im Winter beim Schneeräumen. Er bietet die Bodenfreiheit unter dem Rahmen für die Kehr- und Saugeinrichtung der Kehrmaschine. Zum Lieferumfang gehört die Winterdienstausrüstung mit Frontanbauplatte nach DIN 15432, elektrische Schnittstellen mit dem Weg-Geschwindigkeitssignal für den Streuer, hochgesetzter Beleuchtung und Blinker sowie orangen Rundumkennleuchten auf dem Fahrerhausdach.

Eine Spezialität der MAN TGM-Baureihe mit 13 bis 15 Tonnen zulässigem Gesamtgewicht und Allradantrieb ist die serienmäßige Luftfederung der Hinterachse. Sie erleichtert den Wechselvorgang zwischen den Aufbauten. Sie sorgt für maximalen Schutz der Beladung vor Erschütterungen und hält ein stets gleich bleibendes Fahrniveau ein. Der Vorteil der Luftfederung zeigt sich unter anderem im Winterdienst. Völlig unabhängig vom Beladezustand des aufgesetzten Streuers bleiben Ladefläche und Streuteller immer auf gleichem Höhenniveau. Das eingestellte Streubild muss während der Tour nicht nachjustiert zu werden.

Ausgestellt wird auf der IFAT ein MAN TGM 13.250 4x4 BL in Kombination mit zwei Aufbauten, um die Flexibilität des Fahrzeugeinsatzes zu verdeutlichen. Hinter dem Fahrgestell stehen ein Kehrmaschinenaufbau von der Firma Faun und ein Dreiseitenkipper von der Firma Meiller. Verbaut ist in dem Fahrzeug das 9-Gang-Schaltgetriebe.

Praxistauglichkeit – MAN TGS 28.400 zugeschnitten auf den Winterdienst

Die Eigenschaften Traktion, Wendigkeit, Wirtschaftlichkeit vereint der dreiachsige MAN TGS 28.400, dessen Fahrgestellkonfiguration in enger Abstimmung mit den Anwendern entstanden ist. MAN bietet ab Werk ein Allradfahrgestell mit gelenkter und liftbarer Nachlaufachse an. Der Kunde braucht zur branchenspezifischen Ausstattung im Winterdienst keinen Umbaupartner mehr einzubinden. Die auf neun Tonnen Tragfähigkeit ausgelegte dritte Achse erhöht die Nutzlast und Aufbaulänge, was im Winterdienst der mitgeführten Streumittelmenge zu Gute kommt. Der Fahrer schätzt die gelenkte Nachlaufachse wegen der hohen Wendigkeit des etwa 8,5 Meter langen Fahrzeuges. Einen zwei Meter engeren Wendekreis (17,3 Meter anstelle von 19,3 Meter) zeichnet diese Konstruktion aus, wenn man einen dreiachsigen MAN TGS mit angetriebenem Doppelachsaggregat zum Vergleich nimmt. Das Anheben der Nachlaufachse bei Leerfahrt oder bei Teilbeladung mindert Verbrauch und Reifenverschleiß und trägt somit zum wirtschaftlichen Fahrzeugeinsatz bei.

Zum werksseitigen Lieferumfang gehören auch die winterdienstspezifischen Anbauten wie Frontanbauplatte und Beleuchtung, elektrische Schnittstellen zum Aufbau und zur Winterdiensthydraulik sowie die Vorbereitung zur Montage einer Kamera, deren Bild in den Navigationsbildschirm im Armaturenträger eingespeist wird.

Die Kommunalfahrzeuge müssen das ganze Jahr über einsetzbar sein. Denn die gemeindlichen und städtischen Bauhöfe, die Straßen- und Autobahnmeistereien und die damit beauftragten Unternehmen räumen Schnee, reinigen Straßen, führen Reparaturen am Straßenbelag, der Beschilderung und Beleuchtung aus und pflegen das Straßenbegleitgrün. Diese Anforderungen erfüllen die MAN-Fahrzeuge aus den Baureihen TGL, TGM und TGS mit Kippaufbau und Winterdienstausrüstung, was mit einem Ladekran noch ergänzt werden kann. Dafür lassen sie sich flexibel umrüsten für Aufgaben im Sommer und im Winter.

Ausgestellt wird ein MAN TGS 28.400 6x4-4 BL mit Winterdienstausstattung als Chassis ohne Aufbau, um die branchenspezifische Konfiguration zu zeigen.

Effizienz – MAN TGM 26.340 Nutzlastvorteil im Abfallsammelverkehr

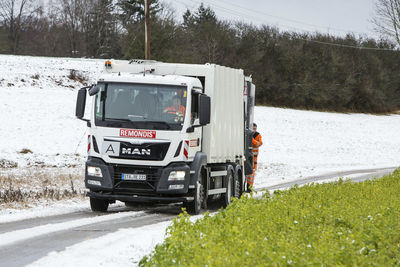

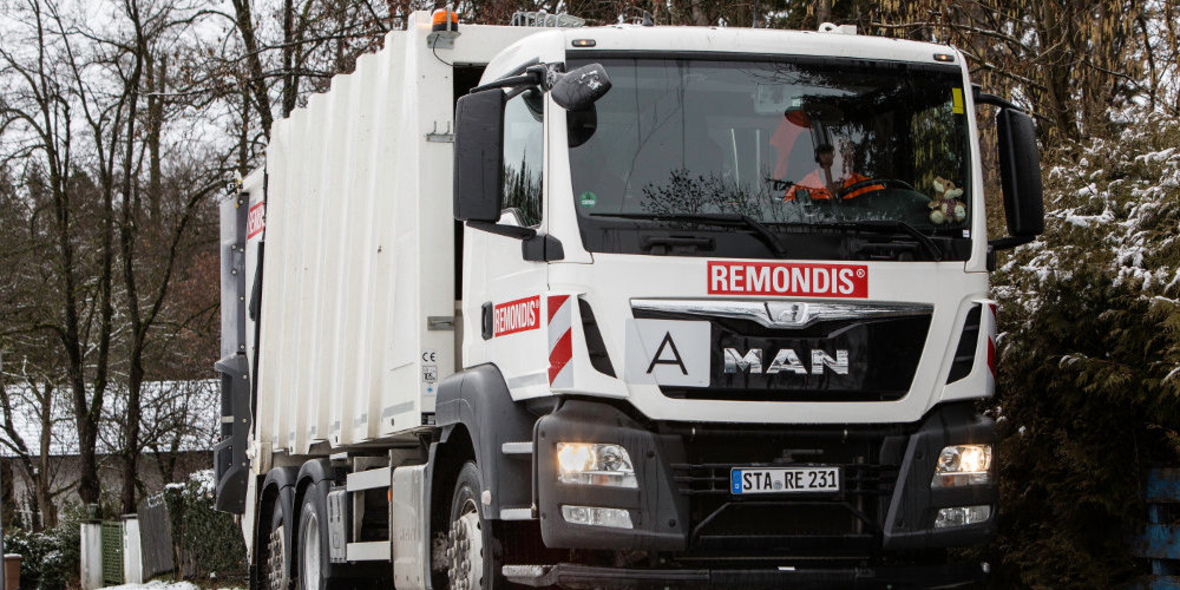

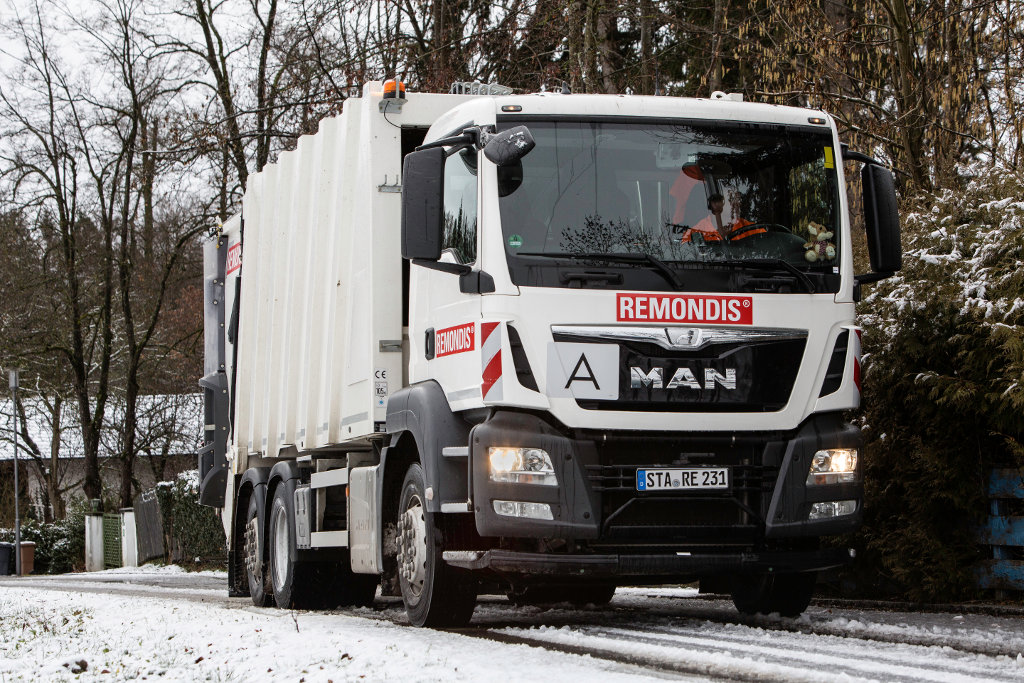

Vergleicht man die beiden MAN-Baureihen TGM und TGS als Basis für ein dreiachsiges Abfallsammelfahrzeug, dann spielt der MAN TGM seine Stärken bei der Nutzlast und dem Fahrerhaus aus. Denn Effizienz misst sich nicht nur an dem Fahrzeugpreis, der in die Total Cost of Ownership (TCO) eingeht, sondern auch an der Ergonomie im täglichen Handling. Der komfortable Einstieg in das Fahrerhaus geht über nur zwei Stufen, also eine weniger als bei der größeren Baureihe. Das macht sich im Lauf einer Sammeltour mit häufigen Ein- und Aussteigen bemerkbar. Dem Raumgewinn für den Fahrer und seinen beiden Beifahrern kommt die Verlängerung des C-Fahrerhauses um 26,5 Zentimeter zu Gute.

Der auf ein zulässiges Gesamtgewicht von 26 Tonnen ausgelegte MAN TGM startet gegenüber dem MAN TGS mit etwa einer Tonne höherer Nutzlast in die Sammeltour, was der Flexibilität bei der Beladung des 22 m³ fassenden Aufbau zu Gute kommt.

Neu zur IFAT 2016 bringt MAN in der Baureihe TGM einen Radstand von 4125 Millimeter zwischen erster und zweiter Achse. Diese Konfiguration erfolgte praxisgerecht, um die Gewichtsverteilung zwischen allen Achsen im Hinblick auf die schwere Schüttung und den im Laufe der Sammeltour wechselnden Beladungsschwerpunkten zu optimieren. Dazu gehört die auf 7,5 Tonnen Belastung ausgelegte gelenkte Nachlaufachse. Sie fördert die Wendigkeit in verparkten Straßen sowie beim Rangieren in engen Gassen und in dichter städtischer Bebauung.

Der auf dem MAN-Stand ausgestellte TGM 26.340 6x2-4 BL zeigt die Bedienelemente, die den Betrieb eines Hecklade-Abfallsammelfahrzeuges effizient machen. Es ist mit der branchenspezifischen Software der MAN TipMatic, der Haltestellenbremse und dem Bedienelement an der Fahrerarmlehne ausgestattet. Auch findet sich eine neue Generation an Sicherheitssystemen im Fahrzeug. Dabei handelt es sich um den Spurverlassenswarner LGS, den Notbremsassistenten EBA2 und das Notbremssignal ESS. Das Lane Guard System LGS überwacht ab einer Geschwindigkeit von 60 km/h die Fahrzeugposition in Bezug auf die Fahrspur und warnt den Fahrer, wenn er die Fahrbahnmarkierung unbeabsichtigt überfährt. Der bei MAN verbaute Notbremsassistent EBA2 (Emergency Brake Assist) erfüllt bereits heute bei Weitem die verschärften gesetzlichen Anforderungen der Stufe 2, die ab November 2018 für neu zugelassene Fahrzeuge gelten. Das Notbremssignal ESS (Emergency Stopping Signal) aktiviert bei einer Gefahrenbremsung zusätzlich zu den Bremslichtern die Warnblinkanlage mit erhöhter Blinkfrequenz (Notbremsblinken) und signalisiert so dem nachfolgenden Verkehr die Notsituation.

Sicherer Blick – neues Infotainment mit großem Bildschirm

Aus der DIN 1501, die unter anderem Anforderungen an die Sicherheit beim Betrieb von Hecklader-Abfallsammelfahrzeugen festlegt, leitet sich der Bedarf an großen Bildschirmen im Fahrerhaus ab. Auf diesen beobachtet der Fahrer das Fahrzeugumfeld beispielweise beim Rückwärts-Rangieren. Im Frühjahr 2016 führt MAN das neue Infotainment Radio MMT Advanced ein. Integriert im Armaturenbrett findet sich das 7-Zoll-Display. Das vermeidet die zusätzliche Montage von Bildschirmen, die die Sicht des Fahrers auf die Straße behindern könnten. Eine der vielen Funktionalitäten von MMT Advanced liegt in der Einspielung von Signalen von zwei externen Kameras. Diese aktivieren sich entweder auf Kopfdruck durch den Fahrer oder automatisch beim Zuschalten vorher festgelegter Funktionen. Anwendungsfälle dafür finden sich nicht nur im Abfallsammelbetrieb. Der Blick auf das Streubild und die Funktion des Salzstreuers im Winterdienstbetrieb gehören auch zu den klassischen Überwachungsaufgaben mit einer Kamera.
